Didelio greičio magnetinis levitacijos turbo žemo slėgio kompresorius

Didelės spartos magnetinės levitacijos turbo žemo slėgio kompresorius yra pažangaus išcentrinio oro kompresoriaus tipas, kuriame naudojama magnetinės levitacijos (maglev) guolių technologija, skirta palaikyti rotorių be fizinio kontakto, o tai užtikrina itin didelį sukimosi greitį ir veikimą be alyvos. Jis specialiai sukurtas tiekti stabilų, energiją taupantį žemo slėgio orą, kuris paprastai naudojamas tokiose srityse kaip nuotekų valymo aeracija, pneumatinis transportavimas ir pramoniniai procesai.

Skirtingai nuo tradicinių kompresorių, ši sistema pašalina mechaninę trintį, pakabindama veleną per elektromagnetines jėgas, o tai žymiai sumažina energijos nuostolius, vibraciją ir priežiūros reikalavimus. Kartu su didelės spartos nuolatinio magneto varikliais ir išmaniosiomis valdymo sistemomis, jis užtikrina tikslų oro srauto reguliavimą, aukštą efektyvumą, mažą triukšmą ir ilgą tarnavimo laiką.

Pagrindiniai pranašumai ir pardavimo taškai

Su penkių laisvės laipsnių aktyviuoju magnetiniu levitacijos guoliu kaip šerdimi, jame yra didelio greičio nuolatinio magneto sinchroninis variklis ir sparnuotės tiesioginės pavaros konstrukcija, kurios maksimalus greitis viršija 50 000 aps./min., 10 % didesnis nei pramonės vidurkis. Jis realizuoja pakabą paleidžiant, greitėjimą be trinties ir milisekundės lygio atsako reguliavimą, tuo pačiu pasižymi plačiu srauto pritaikymu, stipria apsauga nuo viršįtampių ir stabiliu veikimu ekstremaliose aplinkose. Jis specialiai sukurtas pramoniniams scenarijams, reikalaujantiems greito kintamo srauto, 24 valandas per parą nenutrūkstamo oro tiekimo ir didelio dinaminio atsako, ir yra pagrindinė aukščiausios klasės išmaniosios gamybos, didelio masto komunalinės inžinerijos ir didelės apkrovos nenutrūkstamos gamybos scenarijų maitinimo įranga.

Pagrindinis didelės spartos našumas ir techniniai pranašumai

1. Itin didelės spartos tiesioginė pavara, nulinis perdavimo praradimas

Priimkite 1:1 tiesioginio variklio rotoriaus ir sparnuotės sujungimo struktūrą, visiškai pašalinkite tradicinę pavaros greičio didinimo dėžę, pasiekite 100% perdavimo efektyvumą, visiškai pašalinkite mechaninius nuostolius, triukšmą ir priežiūros reikalavimus, kuriuos sukelia pavarų dėžė; maksimalus greitis viršija 50 000 aps./min., srauto reguliavimo diapazonas išplėstas iki 50% -100%, gali tiksliai reguliuoti greitį realiu laiku pagal oro suvartojimą, nereikia ištuštinti atliekų, tinka stabiliems oro tiekimo reikalavimams esant kintamoms darbo sąlygoms.

2. Milisekundės lygio tikslus magnetinis valdymas, itin sklandus veikimas

Įrengtas didelio tikslumo padėties jutiklis, renka ir koreguoja rotoriaus padėties signalus daugiau nei 10 000 kartų per sekundę realiu laiku, bendradarbiauja su išmaniuoju PID valdymo algoritmu ir automatinio balansavimo technologija, teisinga rotoriaus ašies padėtimi realiuoju laiku, visos mašinos veikimo vibracija artėja prie nulio, guolio susidėvėjimas lygus nuliui, prailgina įrangos tarnavimo laiką nuo šaknų.

3. Visiškai veikiantis Tvirta apsauga nuo viršįtampių, saugesnė be išjungimo

Įrengta pramonėje pirmaujanti aktyviosios apsaugos nuo viršįtampių valdymo sistema, gali stebėti įrenginio veikimo būseną realiu laiku, iš anksto numatyti nedidelį viršįtampius ir automatiškai reguliuoti, suderinti su didelės apkrovos magnetiniu levitacijos guoliu, gali trumpam atlaikyti viršįtampio poveikį be išjungimo, visiškai išvengti gamybos pertrūkių, užtikrinti nuolatinės gamybos stabilumą.

4. Aukštai temperatūrai atspari nuolatinio magneto medžiaga, stabilus veikimas ekstremaliose aplinkose

Kaip pagrindinę variklio medžiagą naudokite samariumo kobalto nuolatinį magnetą, kurio didžiausias atsparumas temperatūrai yra iki 300 ℃. Palyginti su įprastu neodimio geležies boro nuolatiniu magnetu, jis turi stipresnį anti-demagnetizavimą, atsparumą oksidacijai ir atsparumą korozijai, gali puikiai prisitaikyti prie sudėtingų pramoninių sąlygų, tokių kaip aukšta temperatūra vasarą, uždaros dirbtuvės, didelės apkrovos nuolatinis veikimas, daug dulkių, o ilgalaikis veikimas nesumažėja.

5. Daugkartinė saugos apsauga išjungus maitinimą, nulinis pagrindinių komponentų pažeidimas

Įrengta savaiminio maitinimo išjungimo apsaugos technologija, naudokite rotoriaus inerciją, kad generuotų elektrą, kad nuolat tiektų maitinimą magnetinio valdymo sistemai ir palaikytų rotoriaus pakabos būseną atsitiktinio elektros energijos tiekimo sutrikimo atveju; tuo pačiu metu, aprūpintas didelės apkrovos pagalbiniu guoliu, gali atlaikyti 10 kritimų visu greičiu, užtikrinti, kad elektros energijos tiekimo nutraukimo metu nebūtų pažeisti pagrindiniai komponentai, nebūtų jokio poveikio įrangos paleidimui iš naujo, visiškai išvengtumėte išjungimo rizikos.

6. Individualizuota aušinimo sistema, nesijaudinkite esant aukštai temperatūrai

Variklis ir magnetinis levitacijos guolis naudoja vokišką EBM pūstuvo priverstinį išorinį oro aušinimą, suderintą su pritaikytu šilumos išsklaidymo kanalo dizainu, greitai pašalina darbinę šilumą, efektyviai apsaugo nuo aukštos temperatūros išmagnetinimo; tarpinis aušintuvas priima visą šaltos ir karštos terpės priešpriešinio srauto struktūrą, artėja prie izoterminio suspaudimo, toliau gerina veikimo efektyvumą, užtikrina ilgalaikį stabilų įrangos veikimą aukštos temperatūros aplinkoje.

Techninės specifikacijos ir našumo parametrai

Šios serijos didelės spartos magnetinės levitacijos turbo žemo slėgio kompresoriai yra pritaikyti žemo slėgio oro tiekimo scenarijams, kurių pagrindiniai parametrai yra tokie:

● Galia: 110kW-450kW

● Darbinis slėgis: 0,2-0,5 MPa (pritaikomas)

● Oro išstūmimo diapazonas: 18-120m³/min

● Maksimalus variklio greitis: ≥50 000 aps./min

● Variklio efektyvumas: ≥98%, efektyvus veikimas visame srauto diapazone

● Srauto reguliavimo diapazonas: 50%-100%, bepakopis dažnio keitimo reguliavimas

● Triukšmo lygis: ≤78dB

● Aušinimo būdas: aušinimas vandeniu / aušinimas oru pasirinktinai (vandens aušinimo standartas)

● Apsaugos lygis: magnetinis levitacijos guolis IP67, visa mašina IP54

● Valdymo būdas: 10 colių jutiklinis ekranas + Seize Cloud platformos nuotolinio valdymo pultas

● Sertifikavimo standartai: ISO 8573-1 0 KLASĖ be alyvos, CE, nacionalinis energijos vartojimo efektyvumo 1 lygio sertifikatas

Išmani valdymo ir nuotolinio valdymo bei priežiūros sistema

1. Vietinė intelektuali valdymo sistema

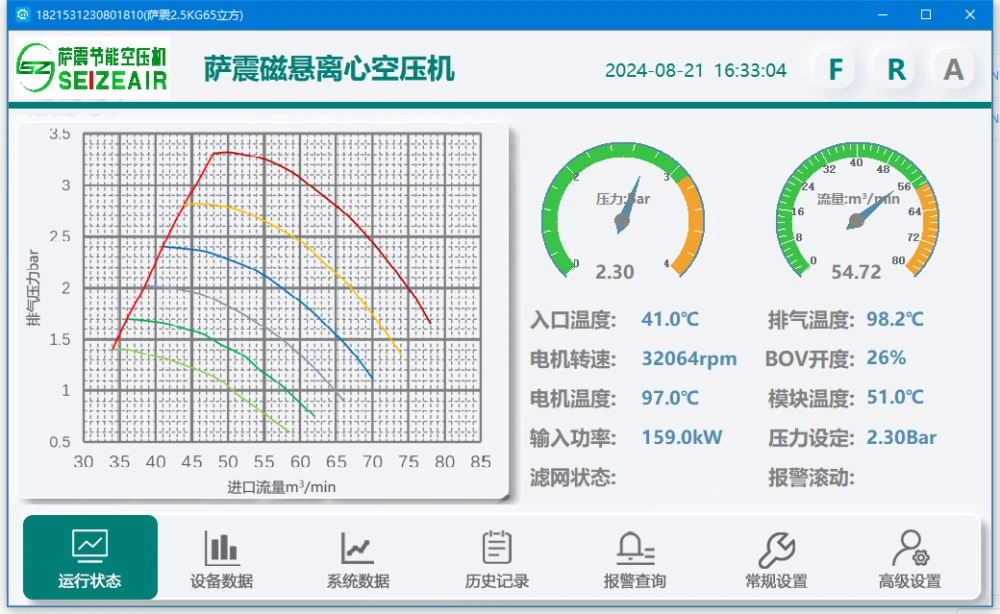

Standartinis 10 colių didelės raiškos pramoninis jutiklinis ekranas, aprūpintas Seize pačių sukurta specialia magnetinio levitacijos oro kompresoriaus valdymo sistema, palaiko paleidimą vienu klavišu, parametrų vizualizaciją, gedimų savidiagnostiką, istorinių duomenų užklausą ir kitas funkcijas, itin paprastas valdymas, naujokai gali greitai pradėti darbą; sistemoje yra įmontuotas išmanusis elektros skaitiklis ir diferencinio slėgio siųstuvas, realiu laiku rodomi pagrindiniai veikimo duomenys, tokie kaip energijos suvartojimas, srautas, slėgis, temperatūra, padedanti įmonėms tiksliai kontroliuoti energijos suvartojimą.

2. Panaudokite „Cloud Platform“ nuotolinio valdymo pultą

Įrangą galima sklandžiai prijungti prie Seize Cloud Industrial Internet Platform, palaikančios nuotolinę prieigą per mobiliuosius telefonus ir kompiuterius, suvokiant:

● Nuotolinis įrangos paleidimas/stabdymas, darbo parametrų keitimas

● Įrangos veikimo būsenos ir energijos suvartojimo ataskaitų stebėjimas realiuoju laiku

● Išankstinis įspėjimas apie gedimą ir techninės priežiūros priminimas, kad būtų išvengta išjungimo rizikos iš anksto

● Istorinių duomenų atsekamumas ir energijos suvartojimo analizė, siekiant optimizuoti gamybos oro tiekimo schemą

3. Juodosios dėžės gedimų atsekamumo funkcija

● Magnetinio levitacijos guolių valdiklis turi įmontuotą juodosios dėžės funkciją, kuri visiškai užfiksuoja visą įrangos veikimo ir gedimų procesą, o aliarmo informaciją lydi profesionalios atkūrimo instrukcijos, labai sutrumpina gedimų šalinimo laiką, užtikrina greitą techninę priežiūrą ir sumažina išjungimo nuostolius.

Kokybės sertifikavimas, paslaugų garantija ir pritaikytas aptarnavimas

1. Kokybės sertifikavimas ir kokybės kontrolės garantija

„Seise High Speed ​​Magnetic Levitation Turbo Low Pressure Compressors“ turi daugybę nacionalinių išradimų patentų ir naudingųjų modelių patentų ir yra išlaikę ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkosaugos vadybos sistemą, CE, nacionalinį energijos vartojimo efektyvumo 1 lygį, 0 KLASĖS be alyvos ir daugybę kitų tarptautinių ir vietinių sertifikatų; visi gaminiai praėjo daugiau nei 10 viso proceso kokybės kontrolės testų, tokių kaip dinaminio balanso testas, 115 % greičio viršijimo testas, IP apsaugos testas, visos apkrovos nepertraukiamo veikimo bandymas prieš išvežant iš gamyklos, užtikrinant, kad kiekviena įranga atitiktų kokybės standartus.

2. Viso ciklo garantija po pardavimo

● 12 mėnesių garantija visam įrenginiui, pratęsta garantija pagrindiniams komponentams, nemokama techninė pagalba visą gyvenimą

● Daugiau nei 30 pardavimo ir aptarnavimo vietų visoje šalyje, visą parą veikianti karštoji linija, 1 val. atsakymas ir 48 valandų priežiūra vietoje

● Reguliarus patikrinimas vietoje, įrangos veikimo optimizavimas, energijos suvartojimo nustatymas, siekiant užtikrinti ilgalaikį efektyvų veikimą

● Nemokami naudojimo mokymai, naudojimo ir priežiūros vadovai, „YouTube“ naudojimo gairių vaizdo įrašai, padėsiantys įmonėms greitai pradėti

3. Pritaikyta paslauga

Kaip profesionali Kinijos magnetinės levitacijos turbo dviejų pakopų žemo slėgio oro kompresorių gamykla, „Seize“ gali teikti 100% pritaikytas paslaugas pagal klientų darbo sąlygų reikalavimus:

● Tinkinkite parametrus, tokius kaip slėgis, srautas, įtampa, aušinimo būdas

● Nemokamas kompiuterių kambario projektavimas, vamzdynų optimizavimas, energijos taupymo transformavimo schema

● Individualizuota užsienio projektų pritaikymo schema, atitinkanti įvairių šalių standartus ir darbo sąlygų reikalavimus

DUK

K: Ar didelis greitaeigio magnetinio levitacijos oro kompresoriaus greitis turės įtakos įrangos stabilumui?

A: Ne. Seize naudoja penkių laisvės laipsnių aktyvų magnetinį levitacijos guolį + milisekundžių lygio tikslią magnetinio valdymo technologiją su daugiau nei 10 000 rotoriaus pataisymų per sekundę, suderintą su stipria apsauga nuo viršįtampių, veikimas vis dar yra itin stabilus dideliu greičiu, o stabilumas yra daug didesnis nei tradicinių sraigtinių oro kompresorių ir įprastų magnetinių kompresorių.

Kl .: koks yra didelio greičio modelio energijos taupymo efektas?

A: Didelės spartos magnetinės levitacijos oro kompresoriai naudoja tokias technologijas kaip magnetiniai levitacijos guoliai be trinties, tiesioginės pavaros nuliniai nuostoliai ir didelio efektyvumo trimatės srauto sparnuotės, kurių vidutinis energijos taupymas yra 25–35%, palyginti su tradiciniais sraigtiniais kompresoriais. Maksimalus šios serijos energijos taupymo rodiklis gali siekti 35%, o ilgalaikis eksploatavimo sąnaudų mažinimo efektas yra reikšmingas.

Kl .: Ar įranga gali normaliai veikti aukštos temperatūros aplinkoje?

A: Visiškai. Mes naudojame samariumo kobalto aukštai temperatūrai atsparų nuolatinį magnetą + EBM priverstinio aušinimo sistemą, kurios didžiausias atsparumas temperatūrai yra 300 ℃, kuri gali stabiliai veikti ilgą laiką ekstremaliose aplinkose, tokiose kaip aukšta temperatūra vasarą ir uždaros dirbtuvės, be veikimo slopinimo.

K: Ar įranga palaiko nuotolinį stebėjimą?

A: Taip. Standartiškai aprūpinta Seize Cloud platforma, galite nuotoliniu būdu stebėti įrangos veikimo duomenis, paleisti/sustabdyti įrangą, peržiūrėti energijos suvartojimo ataskaitas per mobiliuosius telefonus ir kompiuterius, realizuodami be priežiūros ir priežiūros darbus.

Klausimas: Ar galite pritaikyti įrangą, tinkamą mūsų darbo sąlygoms?

A: Žinoma. Kaip profesionalus Kinijos didelio greičio magnetinio levitacijos turbo žemo slėgio oro kompresoriaus gamintojas, galime pateikti 100% pritaikytą įrangą ir sprendimus pagal įmonės slėgį, srautą, įtampą, darbo sąlygas ir kitus reikalavimus.
