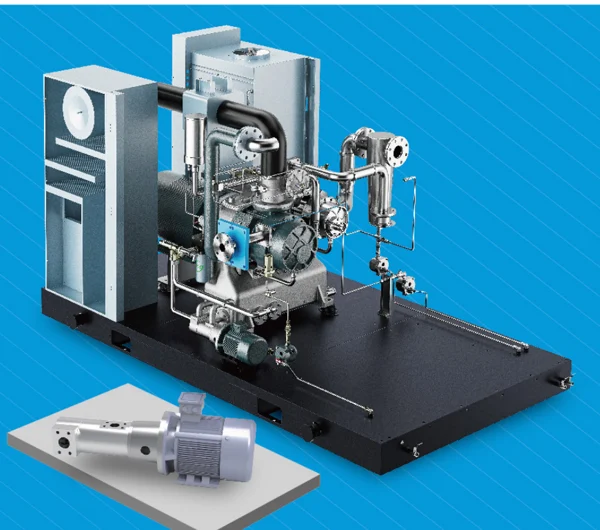

Pramoninis fiksuoto greičio džiovinimo tipo sraigtinis oro kompresorius be alyvossuteikia sausą, dviejų pakopų sraigtinį suspaudimą pramoninėms oro sistemoms, kurių poreikis yra didelis ir pastovus. Prieš palygindami įrangos kainas, naudokite toliau pateiktas modelių lenteles, kad suderintumėte tiekiamą oro srautą, darbinį slėgį ir aušinimo paslaugas. SEIZE AIR sujungia be alyvos suspaudimo kamerą su atskirai suteptais pavaros komponentais, todėl gamybos komandoms suteikiamas aiškus atspirties taškas planuojant proceso orą ir jo apdorojimą.
Kompresoriaus pirkimas tampa daug aiškesnis, kai užklausoje aprašoma, ką turi daryti oras. Pavara, veikianti už gamybos aptvaro, oras pučiamas per apdorotą paviršių ir oras, patenkantis į proceso indą, kelia skirtingus kokybės klausimus. Sauso sraigtinio suspaudimo principas skirtas alyvos įpurškimui suspaudimo kameroje. Pagamintoje oro sistemoje taip pat reikia tinkamai kontroliuoti daleles, vandenį ir teršalus, jau esančius įsiurbimo angoje.
Gamykloje su patikimu baziniu poreikiu fiksuoto greičio suspaudimas yra praktiška konfigūracija, kurią reikia įvertinti. Jo naudingumas priklauso nuo to, kaip dažnai mašina gali tiekti produktyvų pakrautą orą, kaip valdymo sistema reaguoja, kai paklausa mažėja, ir kaip ji dalijasi darbu su kitais kompresoriais. Vien tik didesnis variklio įvertinimas nesuteikia geresnio atitikimo.
Šiame puslapyje dėmesys sutelkiamas į dviejų pakopų SWT fiksuoto greičio modelius, išvardytus SEIZE AIR sausos alyvos kataloge, o ne derinant skirtingų kompresorių šeimų specifikacijas. Jame pirkimo komandai pateikiamas tinkamas naudoti įrangos sąrašas ir techninės priežiūros kolegoms suteikiamos sąsajos, kurias jie turi ištirti: išleidimo angos prijungimas, aušinimo paslaugos, pakuotės matmenys, kondensato tvarkymas ir valdymo koordinavimas.
Pradėkite diskusiją apie oro kokybę naudojimo vietoje. Nustatykite, ar suslėgtas oras liečia ingredientus, pakuotės vidų, jautrius komponentus ar tik juos judančią mašiną. Užrašykite proceso savininko naudojamą kokybės specifikaciją, mėginių ėmimo vietą ir veikimo sąlygas, kuriomis bus vertinama atitiktis. Tai užkerta kelią nesutarimams dėl to, ar kompresoriaus išleidimo angos bandymas yra galutinis gamybos ryšys.
Kompresorius be alyvos yra viena iš šios specifikacijos dalių. Drėgmė gali kondensuotis suslėgtam orui vėsstant; dalelės gali patekti per įleidimo arba paskirstymo sistemą. Džiovinimas, filtravimas, kanalizacijos įrengimas ir švarus paskirstymas išlieka inžinerinio įrenginio dalimi. Jei taikymui reikalingas sterilus oras arba kitas specialus apdorojimas, aiškiai nurodykite šį reikalavimą sistemos užklausoje.
Pirkdami atskirkite įrangos aprašą nuo priėmimo reikalavimo. Nurodykite kompresoriaus sausą, be alyvos suspaudimą, tada nurodykite reikiamą tiekiamo oro kokybę visam įrengimui. Gautas pasiūlymas gali parodyti, kaip kiekvienas komponentas prisideda, kas jį tiekia ir kur bus išbandyta paruošta sistema. Tai daug naudingiau nei paklausti, ar mašina tiesiog tinka visai pramonei.
Stabilus bendras oro srautas gali paslėpti labai skirtingus augalo modelius. Kai kurie naudotojai dirba nepertraukiamai, kiti važinėja su pakavimu ar surinkimu, o kai kurie naudoja orą tik valymo metu. Grupuokite šias veiklas pagal gamybos būseną: įprasta gamyba, sumažinta produkcija, pakeitimas ir išjungimas. Palyginkite paklausos įrašus su tomis būsenomis, kad bazinis muitas atspindėtų naudingą gamybą, o ne nevaldomą nuotėkį.
Lygindami srautą ir slėgį naudokite to paties veikimo laikotarpio įrašus. Slėgio pėdsakas, paimtas visu pajėgumu, ir oro srauto įvertinimas iš tuščiosios eigos pamainos neapibrėžia tos pačios darbo. Įtraukite kiekvieno matavimo vietą, nes rodmuo šalia kompresoriaus imtuvo gali neatspindėti sąlygų esant reikliausiam gamybos ryšiui.
Rezultatas turėtų nustatyti ilgalaikį pagrindinį poreikį, pokyčius aplink jį ir spaudimą, kurio reikia kritiniam vartotojui. Ji taip pat turėtų parodyti, ar būsima gamyba yra įsipareigojama, ar tik įmanoma. Šis skirtumas padeda išvengti didesnio fiksuoto greičio paketo pirkimo, kad būtų užtikrinta neaiški plėtra, o dabartinė gamykla didžiąją laiko dalį praleidžia neviršydama numatyto darbo.
Pramoninis fiksuoto greičio sauso tipo be alyvos sraigtinis oro kompresorius geriausiai vertinamas kaip veikiančios oro stoties dalis. Įrenginys, turintis pastovų bazinį reikalavimą, gali priskirti šią pareigą fiksuoto greičio įrenginiui, o kita mašina arba suderintas stoties valdiklis valdo kintančią paklausą. Svarbus klausimas yra tai, kuri mašina turi pagrindą ir kuri reaguoja į pokyčius.
Prieš pasirinkdami, palyginkite valdymo tvarkąfiksuoto greičio sausas be alyvos diapazonasirkintamo greičio sausas be alyvos diapazonas. Pirmieji turėtų būti vertinami pagal apkrautą darbo režimą ir stoties seką; pastarasis įveda kitokią greičio valdymo strategiją. Suderinkite valdymo metodą su išmatuota paklausa, o ne traktuodami bet kurią etiketę kaip automatinį efektyvumo rezultatą.
Rezervinį pajėgumą laikykite atskirai nuo įprasto darbo. Gamybos tęstinumui gali prireikti parengties režimo mašinos, tačiau ji neturi nuolat veikti kartu su darbo įrenginiu. Apibrėžkite rezervinių pajėgumų paleidimo, pareigų perdavimo ir atkūrimo po pertrūkio sąlygas. Šie sprendimai turi įtakos eksploataciniam elgesiui, kaip ir įrangos vardinei plokštelei.
Kelių kompresorių patalpoje kelios mašinos, nepriklausomai reaguojančios į tą patį slėgio pokytį, gali sukelti išvengiamą perjungimą arba neapkrautą veikimą. Paruoškite stoties seką, kurioje parodytas įprastos tarnybos padalinys, atsakantis padalinys ir rezervinis padalinys. Paaiškinkite, kaip seka pasikeičia, kai įrenginys nepasiekiamas. Kontrolės pasiūlyme ši seka turėtų būti suprantama gamyklos komandai.
Palyginkite slėgį stotyje su slėgiu kritiniame procese, kol paklausa keičiasi. Jei stoties slėgis išlieka priimtinas, bet gamybos jungtis praranda slėgį, prieš padidindami kompresoriaus nustatymą ištirkite apdorojimą ir paskirstymą. Filtrai, džiovintuvai, izoliaciniai vožtuvai ir mažo dydžio šakos gali atskirti du rodmenis. Ištaisius apribojimą, gali pasikeisti įrangos specifikacija, kurios kitu atveju būtų reikalaujama.
Jei esami kompresoriai liks, į užklausą įtraukite jų valdymo sąsajas ir veikimo sąlygas. Nauja mašina turi veikti su ta įdiegta sistema. SEIZE AIR kataloge aprašomos valdiklio ryšio sąsajos, įskaitant RS485, Ethernet ir USB; projekto aptarimas turėtų nustatyti, kurios sąsajos ir stoties funkcijos yra įtrauktos į siūlomą konfigūraciją.
Palyginkite pasiūlymus esant tam pačiam slėgiui, oro srauto nuorodai ir tiekimo ribai. Tik kompresoriaus ir visos stoties kainos gali apimti skirtingą džiovinimo, filtravimo, aušinimo ir valdymo įrangą. Aiškiai išvardykite šias prekes, kad mažesnė pradinė kaina nepaslėptų atskiro komunalinių paslaugų projekto ar trūkstamo gydymo etapo.
Norėdami palyginti eksploatacines išlaidas, modelių lentelėje nurodytą variklio galią atskirkite nuo išmatuoto viso paketo elektros įvado. Variklio įvertinimas nurodo nurodytą įrangos dydį. Vietos energetiniam vertinimui reikia atitinkamo paketo įvesties ir veikimo, įskaitant pakrovimo ir iškrovimo laikotarpius. Prieš interpretuodami bet kokį išlaidų skaičiavimą, apibūdinkite matavimo ribą.
Įvertinkite prieigą prie priežiūros ir gamybos riziką kartu su energijos naudojimu. Paklauskite, kaip veikia tarnybinė izoliacija, kaip galima nuimti įrangą ir kaip gamykla sulaiko orą planuotų darbų metu. Pasiūlymas, paaiškinantis veikimo seką ir paslaugų išdėstymą, leidžia perkant, inžineriją ir techninę priežiūrą peržiūrėti tą patį įrenginį. Toks bendras supratimas yra tvirtesnis patvirtinimo pagrindas nei bendras teiginys apie ilgalaikę ekonomiką.

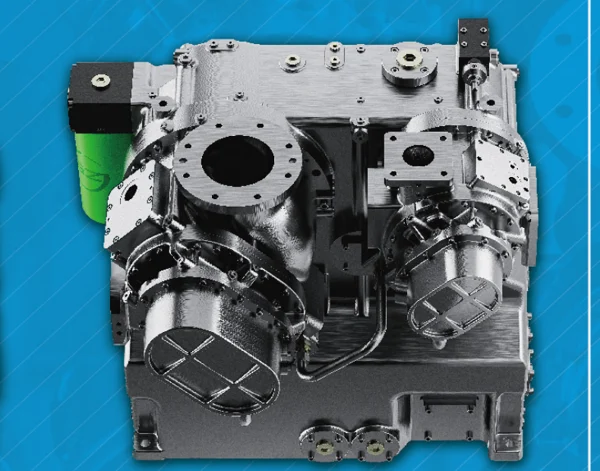

Orkaitė naudoja nuoseklius suspaudimo etapus. Katalogas iliustruoja rotoriaus išdėstymą ir jungiamąjį oro kelią su aušinimo įranga, valdanti su suspaudimu susijusią šilumą. Atskyrus šias funkcijas, paketą lengviau aptarti: oras suspaudžia orą, aušinimo sistema pašalina šilumą, o apdorojimo traukinys paruošia orą procesui.
Sausas suspaudimas reiškia, kad tepalinė alyva nėra įpurškiama į suspaudimo kamerą. Pavaros komponentus vis tiek reikia sutepti. Kataloge aprašoma alyvos siurblio grandinė, skirta krumpliaračiams, guoliams ir susijusioms aušinimo funkcijoms, atskirtai nuo suspausto oro kelio. Todėl techninės priežiūros planavimas apima ir oro pusės švarą, ir mechaninės tepimo sistemos būklę.
Šis skirtumas svarbus pakeitimo projektams. Komanda, pereinanti nuo alyvos įpurškimo įrangos, turėtų peržiūrėti kompresoriaus tepimo ir aušinimo priemones, o ne daryti prielaidą, kad be alyvos pakuotė neturi alyvos priežiūros reikalavimų. Ji taip pat turėtų įvertinti esamus imtuvus ir paskirstymą, kad būtų užtikrinta švara, kurios reikalaujama pagal naują proceso oro specifikaciją.

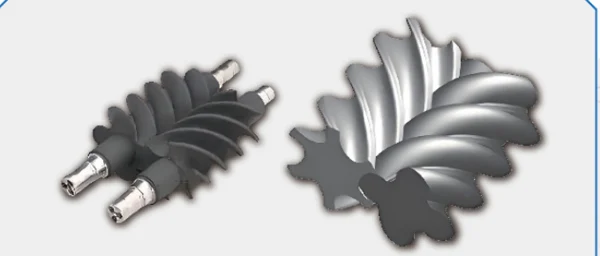

Sausame be alyvos kataloge nurodoma rotoriaus danga su MoS2 ir specialia dangų sistema, SKF aukštos temperatūros guoliai ir tiksliosios pavaros. Tai svarbi komponentų detalė techninei aptarimui apie orlaivį. Jie turėtų būti peržiūrėti kartu su siūlomu modeliu, techninės priežiūros dokumentais ir siūlomo įrenginio eksploatavimo sąlygomis.
Rotoriaus geometrija ir santykis tarp besisukančių ir stacionarių dalių yra svarbiausias dalykas sausam varžto suspaudimui. Praktinė pasekmė pirkėjui – kartu su pasiūlymu paprašyti atitinkamos orlaivio dokumentacijos, aptarnavimo instrukcijų ir dalių identifikavimo. Dėl to įrangą galima prižiūrėti kaip identifikuotą agregatą, o ne kaip bendrų aprašymų rinkinį.
Lygindami kainas, komponentų identifikavimo ir veikimo įrodymus laikykite atskiruose stulpeliuose. Guolių prekės ženklas arba dangos aprašymas paaiškina dizaino pasirinkimą; modelio slėgio ir tiekiamo oro duomenys paaiškina eksploatavimo funkciją. Abu prisideda prie sprendimo, bet nei vienas nepakeičia kito. Šis metodas taip pat leidžia tiksliau atlikti techninius paaiškinimus, kai tiekėjai siūlo skirtingas konfigūracijas.

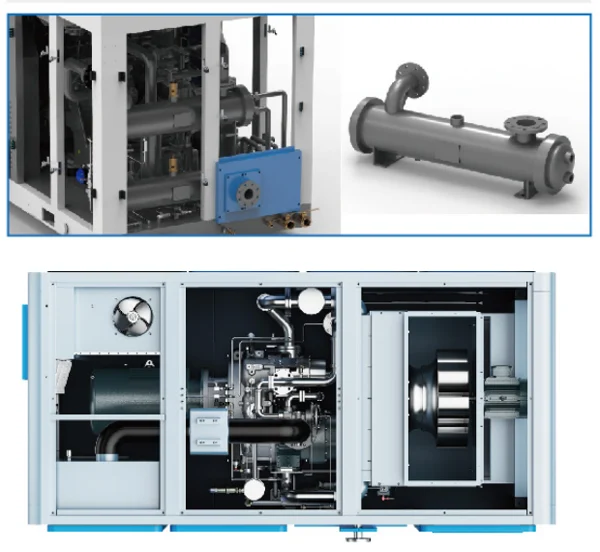

Aušinimas turi būti parenkamas atsižvelgiant į įrenginyje prieinamas paslaugas. Oru aušinamam paketui reikalingas suplanuotas įeinančio oro ir išleidžiamos šilumos kelias. Vandeniu aušinamam paketui reikalinga tinkama aušinimo vandens paslauga ir sutarta prijungimo tvarka. Abiem reikalinga prieiga apžiūrai ir valymui; nei vienas, nei kitas neturėtų būti išdėstytas tik pritaikant spintelės kontūrą į likusį grindų plotą.
Kataloge aprašomas daugiakalbis valdiklis su temperatūros ir slėgio informacija bei ryšio galimybėmis. Pasiūlymo peržiūros metu nustatykite rodomas eksploatacines vertes, pavojaus signalus, nuotolinius signalus ir gamyklai reikalingas valdymo pareigas. Aiškus pavojaus signalų sąrašas padeda techninei priežiūrai atskirti aušinimo problemą, slėgio valdymo atsaką ir planuojamą sustabdymą.
Šiai fiksuoto greičio užklausai naudokite fiksuoto greičio techninį tvarkaraštį. Kitur aprašytos nuolatinio magneto kintamo greičio variklių arba kintamo greičio ventiliatoriaus valdymo funkcijos priklauso jų taikomoms konfigūracijoms. Pirkimo dokumente turėtų būti nurodyta tikroji pavara, paleidimo sistema ir valdiklis, todėl komerciniai palyginimai atliekami ta pačia technine apimtimi.
Žiūrėkite žemiau pateiktą oficialų SEIZE AIR sausos be alyvos serijos pristatymą, kad gautumėte vaizdinę produktų šeimos apžvalgą.
Naudokite pramoninio fiksuoto greičio sauso tipo be alyvos sraigtinio oro kompresoriaus grafiką, pirmiausia suderindami reikiamą darbinį slėgį, tada palygindami laisvo oro tiekimą toje slėgio stulpelyje. Žemiau esančios pasirinktos eilutės yra iš SEIZE AIR sauso be alyvos katalogo fiksuoto greičio dviejų pakopų skyriaus, 2025.10 versija, spausdinti 09–10 puslapiai.
Pagal ISO 1217 C priedą pilnai pakuotėje nurodytas nemokamas oro tiekimas, kai absoliutus įėjimo slėgis yra 1 baras, o įsiurbiamo oro temperatūra 20°C. Galios stulpelyje pateikiamas katalogo variklio kW sąrašas. Tai nepakeičia viso paketo įvesties galios matavimo.
Tai yra specifinio slėgio modelių pasirinkimai. Srauto vertė vienoje stulpelyje neturėtų būti derinama su slėgiu iš kitos kolonėlės, kad būtų apibūdinta ta pati funkcija. Neįtrauktas į sąrašą 10 barų derinys, skirtas SWT-37A/W, paliekamas kaip brūkšnys, išsaugant pasirinkimo informaciją šaltinio lentelėje.
| Katalogo modelis | Variklis kW | FAD esant 7 barams, m³/min | FAD esant 8 barams, m³/min | FAD esant 10 barų, m³/min |
|---|---|---|---|---|
| SWT-37A/W | 37 | 5.60 | 5.60 | — |
| SWT-45A/W | 45 | 6.50 | 6.50 | 5.50 |
| SWT-55A/W | 55 | 8.50 | 8.40 | 6.50 |
| SWT-75A/W | 75 | 12.60 | 12.60 | 10.30 |
| SWT-90A/W | 90 | 15.20 | 15.00 | 12.50 |
| SWT-132A/W | 132 | 24.50 | 22.00 | 19.50 |
Apsvarstykite eilutę SWT-55A/W: kataloge nurodyta 8,50 m³/min prie 7 barų, 8,40 m³/min prie 8 barų ir 6,50 m³/min prie 10 barų. Modelio pavadinimas ir variklio nominalioji vertė išlieka tie patys, tačiau galimas srautas priklauso nuo pasirinkto slėgio režimo. Reikalavimas, artimas vienai iš šių verčių, turi būti įvertintas esant faktiniam darbiniam slėgiui.
SWT-75A/W eilutė rodo dar vieną naudingą skirtumą. Jo nurodytas tiekimas yra 12,60 m³/min ir esant 7, ir 8 barams, o 10 barų įėjimas yra 10,30 m³/min. Sujungdami šiuos katalogo įrašus, nesukurkite ištisinės veiklos kreivės. Naudokite juos norėdami nustatyti atitinkamą pareigą ir pasiūlyme paprašykite atitinkamos konfigūracijos.
Jei norite paklausti dėl pakeitimo, palyginkite šias eilutes su įrenginio tiekiamo oro poreikiu, o ne tik su seno kompresoriaus variklio galia. Gamybos pokyčiai, slėgio nuostoliai ir oro apdorojimo papildymai gali paversti seną vardinę lentelę prastu naujų reikalavimų vadovu. Lentelė tampa naudinga, kai ji pridedama prie aiškiai aprašytos darbo užduoties.
Toliau pateiktame mechaniniame grafike išlaikomi tie patys pirmieji keturi modeliai, todėl inžinierius gali tiesiogiai palyginti du aušinimo būdus. Matmenys yra ilgis × plotis × aukštis milimetrais, o svoris yra katalogo pakuotės vertės kilogramais. Tai yra įrangos matmenys, o ne įrengimo atstumai ar gabenimo dėžės matmenys.
Patikrinkite išleidimo angos įvadą pagal pasirinktą aušinimo konfigūraciją ir modelį. SWT-75A/W kataloge nurodytas DN80 vandeniu aušinamam paketui ir DN50 oru aušinamam paketui. Todėl brėžinys, parengtas aplink vieną išdėstymą, neturėtų būti pakartotinai naudojamas kitam.
Matmenų skirtumas taip pat turi įtakos prieigos planavimui. Priėmimo durys, apsisukimo maršrutai, kėlimo įrenginiai ir techninės priežiūros erdvė turi būti patikrinti pagal galutinį pakuotės brėžinį. Išsaugokite pasirinktą vėsinimo tvarką pirkimo specifikacijoje ir montavimo plane, kad įrangos grafikas ir statybos darbai būtų suderinti.
| Modelis | Aušinimas | Oro išleidimo anga | Svoris, kg | P × P × A, mm |
|---|---|---|---|---|
| SWT-37A/W | Vanduo | DN50 | 2 200 | 2440 × 1700 × 1660 |
| SWT-37A/W | Oras | DN50 | 2 300 | 3050 × 1700 × 1700 |
| SWT-45A/W | Vanduo | DN50 | 2 300 | 2440 × 1700 × 1660 |
| SWT-45A/W | Oras | DN50 | 2 400 | 3050 × 1700 × 1700 |
| SWT-55A/W | Vanduo | DN50 | 2 400 | 2440 × 1700 × 1660 |
| SWT-55A/W | Oras | DN50 | 2500 | 3050 × 1700 × 1700 |
| SWT-75A/W | Vanduo | DN80 | 3000 | 3200 × 1950 × 1810 |
| SWT-75A/W | Oras | DN50 | 3100 | 3450 × 1800 × 1850 |
Kataloge nurodytas standartinis 380 V, 50 Hz trifazis elektros tiekimas, galimos kitos įtampos. Į užklausą įtraukite paskirties tiekimą, paleidimo išdėstymą ir vietos elektros reikalavimus. Nurodytas elektros grafikas turėtų nurodyti siūlomą konfigūraciją, o ne palikti montuotojui tai daryti iš bendros katalogo pastabos.
Akustiniam vertinimui šaltinio lentelėje nurodomi ISO 2151 matavimai 1 m atstumu su nurodyta ±3 dB paklaida. Šiose pasirinktose eilutėse nepateikiama modelio triukšmo vertė. Prašykite atitinkamos akustinės informacijos, kai kompresoriaus patalpa, darbo vieta ar pastato riba skleidžia garsą, dėl kurio kyla problemų.
Laikykitės tos pačios disciplinos komunalinėms paslaugoms, kurių nėra pasirinkimo lentelėje. Aušinimo vandens sąlygos, vėdinimo reikalavimai, paleidimo srovė ir eksploataciniai atstumai priklauso modeliui būdingoje projektinėje dokumentacijoje. Anksti įtraukus juos kaip į siūlomus rezultatus, gamyklos komanda gali užbaigti projektą nepasikliaujant kito paketo specifikacijomis.
Procesinio oro pirkimas yra efektyviausias, kai programos aprašyme nurodomas kontaktinis taškas ir kokybės gedimo pasekmė. Maisto gamykla, elektronikos dirbtuvė ir pakavimo įmonė gali naudoti sausą suslėgtą orą, tačiau jiems gali prireikti skirtingų apdorojimo, paskirstymo ir bandymo priemonių. Ši matrica yra tų pokalbių planavimo įrankis.
Tai taip pat padeda nuspręsti, ar pageidaujama mašina priklauso centrinėje oro patalpoje, ar atskiras tiekimas labiau tinka kritiniam vartotojui. Išlaikant matomą taikomosios programos reikalavimą išvengiama beatodairiškai griežčiausių proceso sąlygų taikymo kiekvienam komunaliniam ryšiui ir išsaugoma reikiama kokybė ten, kur tai svarbu.
| Gamybos užduotis | Apibrėžkite prieš pasirinkdami | Montavimo pasekmė |
|---|---|---|
| Oru besiliečianti pakuotė ar gaminys | Kontakto vieta, kokybės reikalavimas ir mėginių ėmimo būdas | Nurodykite apdorojimą ir patikrinimą atitinkamoje naudojimo vietoje |
| Prietaisų ir pavarų tiekimas | Reikalingas darbinis slėgis ir pertrūkių tolerancija | Peržiūrėkite imtuvą, paskirstymą ir darbo / budėjimo valdymą |
| Paviršiaus valymas arba komponentų džiovinimas | Dalelių, drėgmės ir alyvos reikalavimai ant purkštuko | Patikrinkite galutinius filtrus, džiovyklės veikimą ir paskesnę švarą |
| Centrinis gamyklos oras | Vienalaikė paklausa visose gamybos valstybėse | Atskiras bazinis muitas, kintanti paklausa ir rezerviniai pajėgumai |
Kompresijos pakeitimas į sausą be alyvos taip pat yra tolesnio įrenginio apžvalga. Nustatykite, kur jungiasi sena įranga, ar išliks esamas apdorojimas ir kurie imtuvai ar filialai aptarnauja kokybei jautrius vartotojus. Pasenusios paskirstymo sąlygos gali paveikti tiekiamą orą net ir pakeitus kompresorių.
Prieš išimdami seną mašiną, susitarkite su perjungimo seka. Gamybai gali prireikti laikino tiekimo, kontroliuojamo izoliavimo laikotarpio arba laipsniško vartotojų perdavimo. Inžinerinėje sferoje turėtų būti apibrėžtas išlaikytų komponentų valymas, tikrinimas ir bandymas, kai to reikalaujama proceso specifikacijoje. Tai ypač naudinga, kai centrinis oro tinklas aptarnauja ir įprastas komunalines paslaugas, ir jautrias programas.
Tada paleidimas turėtų parodyti sutartą darbą atitinkamoje jungtyje. Atlikdami bandymą užrašykite kompresoriaus konfigūraciją, oro apdorojimo tvarką ir gamybos būklę. Tai leidžia atsekti rezultatą iki įdiegtos sistemos ir suteikia techninės priežiūros pagrindą vėlesniam palyginimui. Tai taip pat padeda perkant užbaigti projektą, kai sutarta prieš atvykstant įrangai.

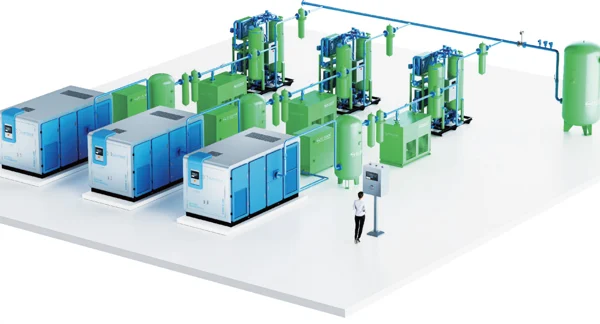

Centrinis dviejų pakopų varžtų paketas yra vienas iš platesnės oro sistemos dizaino variantų. Jei svarstoma apie mažesnę specialią tiekimą, palyginkite reikalavimus sube alyvos slinkties kompresorių šeima. Atitinkamas palyginimas yra pristatymo režimas, apdorojimas, turima erdvė ir veikimo modelis, o ne vien kompresoriaus principas.
Fiksuoto greičio džiovinimo diapazone esamaį elektroniką orientuoto produkto puslapissuteikia kitą paraiškos įėjimo tašką. Šiame puslapyje pateikiamas slėgio pagal slėgį pasirinkimas ir aušinimo paketų planavimas bendriems pramoniniams pirkimams. Pasirinkite pagalbinę informaciją, atitinkančią faktinį procesą, o ne traktuodami pramonės etiketę kaip išsamią specifikaciją.
Naujos stoties planuojamą plėtrą nustatykite atskirai nuo pradinio eksploatavimo poreikio. Modulinis išdėstymas, aiškios paskirstymo sąsajos ir apibrėžta rezervo strategija gali išsaugoti ateities galimybes. Kompresoriaus pasirinkimas vis tiek turėtų palaikyti gamybos pareigą, kuri bus taikoma, kai įrenginys pradės veikti.
SEIZE AIR yra „Seize Compressor (Shanghai) Co., Ltd.“, Šanchajuje įsikūrusio gamintojo, įsteigto 2009 m., prekės ženklas. Jo sauso aliejaus neturinčio produkto literatūroje aprašomas suspaudimo mazgas, tepimo sistema, aušinimo parinktys ir valdiklis bei specifiniai modelio duomenys. Šios detalės suteikia pirkėjui praktinį pagrindą aptarti pateiktą pakuotę su gamykla.
Oro kompresorių gamintojui Kinijoje naudingas eksporto pasiūlymas susieja techninį pasirinkimą su paskirties vietoje reikalingais dokumentais. Pasiūlyme nurodykite pasirinktą modelį, elektros išdėstymą, aušinimo konfigūraciją ir prijungimo detales. Jei projektui reikalingas sertifikavimas arba specialūs atitikties dokumentai, užklausoje nurodykite tuos rezultatus ir jų taikymo sritį.
Tas pats metodas palaiko patikrinimų planavimą. Apibrėžkite, kurie čekiai yra užsakymo dalis ir kokių rezultatų reikia norint priimti. Aiškiai parašytas tvarkaraštis leidžia pirkėjui ir tiekėjui aptarti tą pačią įrangą ir vengia techninio priėmimo plano pakeisti bendru teiginiu apie kokybę.
Pradėkite nuo tapatybės ir konfigūracijos: modelio, serijos identifikavimo, vardinės lentelės informacijos ir sutartos tiekimo apimties. Laikykitės atitinkamų mechaninių ir elektrinių sąsajų, įskaitant pasirinktą aušinimo tvarką. Šie patikrinimai nustato, kad pristatyta pakuotė yra ta, kuri buvo naudojama montavimo projektavimui.
Norėdami peržiūrėti našumą, nurodykite slėgį, srauto atskaitą, matavimo metodą ir elektrinio matavimo ribą. Į užsakymo aptarimą įtraukite numatytą bandymo išdėstymą ir reikalingą ataskaitos formatą. Katalogo FAD vertės palyginimas su matavimu, atliktu neapibrėžtoje vietoje, gali sukelti painiavą dėl valymo nuostolių, sistemos nuotėkio ir gamybos vartotojų būklės.
Taip pat peržiūrėkite valdymo funkcijas kartu su operatorių komanda. Prieš pradedant gaminti mašiną, reikia suprasti pavojaus signalus, sustabdymo sekas, nuotolines sąsajas ir pareigų perkėlimą. Priėmimo grafikas, apimantis šias funkcijas, sukuria geresnį perdavimą nei dokumentas, kuriame dėmesys sutelkiamas tik į išvaizdą ir variklio dydį. Galutinė sutarta apimtis turėtų nustatyti atsakomybę už kompresorių patikras ir visos sistemos paleidimą.
Perduodant įrangą, paprašykite konkretaus modelio naudojimo instrukcijų, elektros brėžinių, eksploatacinių medžiagų identifikavimo ir priežiūros grafiko. Suderinkite tuos dokumentus su įdiegta konfigūracija, kad techninės priežiūros komandai nereikėtų rinktis iš skirtingų aušinimo ar valdymo priemonių techninės priežiūros metu.
Išsaugokite vietinės įrangos failą, jungiantį galutinį brėžinį, serijos identifikavimą ir pradinį paleidimą. Įtraukite bet kokią konkrečiai vietai būdingą valdymo seką ir oro valymo bei nutekėjimo komponentų vietą. Šis įrašas padeda vėliau atliekant techninę priežiūrą atskirti įrangos pakeitimą nuo gamybos oro tinklo pakeitimo.
Pirkdami užsienyje, prieš pirkdami aptarkite atsarginių dalių apimtį ir paramos susitarimą. Pateikite paskirties vietą ir vietos techninės priežiūros galimybes, kad pasiūlyme būtų galima atsižvelgti į atitinkamus dokumentus ir dalių poreikius. Garantijos sąlygos, aptarnavimo įsipareigojimai ir komercinės sąlygos priklauso sutartuose užsakymo dokumentuose. Aiški šių elementų nuosavybės teisė padeda abiem komandoms greitai išspręsti klausimus, kai įdiegiama.
Montavimo planavimas prasideda nuo galutinio išdėstymo brėžinio ir pasirinktų paslaugų sąsajų. Kambario plane pažymėkite įeinančią elektros trasą, suspausto oro išleidimo angą, aušinimo jungtis, kondensato išleidimą ir prieigos takus. Pridėkite pasroviui skirtą apdorojimo įrangą, o ne traktuokite ją kaip erdvę, kurią reikia rasti po kompresoriaus padėties.
Norėdami vėsinti orą, atskirkite įsiurbimo ir išmetimo kelius, kad išleidžiama šiluma negalėtų lengvai grįžti į aušinimo įleidimo angą. Aušinant vandeniu, prieš baigdami vamzdyną, apibrėžkite vandens tiekimą ir jo veikimo sąlygas. Bet kuriuo atveju nustatykite, kaip galima patikrinti ir išvalyti aušinimo paviršius nepažeidžiant nesusijusios įrangos.
Aplinkos apribojimams ir įrengimo atstumams nustatyti naudokite konkrečiam modeliui skirtas instrukcijas. Aukščiau pateikti matmenys apibūdina pakuotės voką; jie neapima vietos, reikalingos saugiam aptarnavimui, elektros darbams ar komponentų išmontavimui. Patvirtinkite, kad įrengus oro stotį ir aplinkines paslaugas, priėmimo ir priežiūros maršrutai išliks tinkami naudoti.
Prieš paleisdami patikrinkite, ar tiekiama elektros įranga atitinka projekto grafiką, ir patikrinkite aušinimo ir išleidimo jungtis pagal montavimo brėžinį. Patikrinkite, ar izoliacija, kanalizacija ir tolesnis apdorojimas yra paruošti numatytai veikimo sekai. Paleidimo darbai turi būti atliekami pagal galiojančias įrangos instrukcijas ir sutartas įsipareigojimus projektui.
Pradėdami eksploatuoti, stebėkite sistemą per tipines gamybos būsenas. Įrašykite stoties slėgį, slėgį kritiniame naudotoje, gydymo būklę ir kompresoriaus veikimo būseną kartu. Tai sujungia įrenginio reakciją į oro poreikį, o ne sukuria atskirus rodmenis be veikimo konteksto.
Užbaikite perdavimą su bazine linija, kurią techninė priežiūra gali būti kartojama. Nustatykite matavimo vietas ir išsaugokite pasirinktus nustatymus, aliarmo informaciją ir įrangos konfigūraciją. Jei tiekiamo oro kokybė yra priėmimo reikalavimas, prie to įrašo pridėkite sutartus naudojimo vietos bandymo rezultatus. Konfigūracijos, eksploatacinės būklės ir išmatuoto rezultato derinys yra tai, dėl ko ateityje bus naudingas palyginimas.
Kai gamyboje pranešama apie oro problemą, pirmiausia nustatykite, kur atsirado pasikeitimas. Žemas rodmuo nuotoliniame įrenginyje ir žemas rodmuo kompresoriaus išleidimo angoje rodo skirtingus tyrimo kelius. Stebėdami užrašykite gamybos būseną, kad laikinas paklausos įvykis nebūtų supainiotas su nuolatiniu pajėgumų praradimu.
Toliau pateiktoje lentelėje išskiriami slėgio, aušinimo ir oro kokybės simptomai. Ji skirta padėti gamyklos komandai paruošti naudingą informaciją techninei priežiūrai ir techninei pagalbai. Įrenginio pavojaus signalai ir intervencijos turi atitikti konkrečiam modeliui skirtas instrukcijas, ypač kai reikia prieiti prie karštų, elektrinių ar slėgių komponentų.
| Pastebėtas simptomas | Palyginkite arba išmatuokite | Tikėtinas tyrimo kelias | Naudinga kita informacija |
|---|---|---|---|
| Stoties slėgis palaiko; nuotolinis vartotojas sulėtėja | Slėgis prieš ir po gydymo bei palei paveiktą šaką | Filtro / džiovintuvo apribojimas, vožtuvo padėtis arba paskirstymo praradimas | Gamybos būsena ir vietos, kuriose skiriasi slėgis |
| Keli vartotojai kartu praranda spaudimą | Stoties slėgis, kompresoriaus būsena ir vienalaikis poreikis | Paklausos padidėjimas, nepasiekiamas darbo pajėgumas arba valdymo seka | Pakrauta / nepakrauta būsena ir kokios mašinos buvo prieinamos |
| Su vėsinimu susijęs pavojaus signalas arba temperatūros pokytis | Informacija apie valdiklį ir aušinimo-serviso būklė | Šilumos recirkuliacija, šilumokaičio švara arba vandens paslaugų keitimas | Signalizacijos istorija, aušinimo išdėstymas ir komunalinių paslaugų stebėjimai |
| Pranešta apie drėgmę gamybos jungtyje | Džiovintuvo veikimas, drenažo funkcija ir mėginių ėmimo vieta | Apdorojimo sąlyga, kondensato pašalinimas arba aušinimas pasroviui | Stebėjimo taškas ir veikimo būklė |
| Mažos gamybos metu iškrovimas tęsiamas | Paklausos profilis ir stočių seka | Bazinio darbo neatitikimas, nuotėkis arba slėgio valdymo sąveika | Veiklos būklės įrašas, suderintas su gamybos veikla |
Pramoninio fiksuoto greičio sauso tipo be alyvos sraigtinio oro kompresoriaus užklausa turėtų susieti proceso reikalavimus su konkrečiu modeliu ir pakuotės išdėstymu. Toliau pateikti klausimai susiję su sprendimais, kurie paprastai turi įtakos įrangos grafikui, įrengimo apimčiai ir priėmimo planui. Jie taip pat padeda pirkėjų komandai gauti panašias kainas, nereikalaujant plataus rinkodaros aprašymo paversti inžineriniais reikalavimais.
Ne. Be alyvos aprašo suspaudimo procesą; jis nepašalina vandens garų iš įsiurbiamo oro. Suslėgtam orui vėstant, drėgmės valdymas išlieka sistemos reikalavimu. Pasirinkite džiovinimo ir nutekėjimo išdėstymą pagal reikiamą tiekiamo oro būklę ir aplinką, kurioje veikia paskirstymas ir galutiniai vartotojai.
Nurodykite reikiamą oro kokybę proceso jungtyje ir į užklausą įtraukite numatomą apdorojimo apimtį. Tai leidžia kompresorių ir apdorojimo įrangą svarstyti kartu, o ne pridėti džiovintuvą, kai jau pasirinkta pakuotė ir nustatytas slėgio biudžetas.
Jis gali būti koordinuotos oro stoties dalis, ypač ten, kur ji atlieka pagrindines pareigas. Įvertinkite, kaip stotis tvarko besikeičiančią paklausos dalį, kaip pradeda veikti rezerviniai pajėgumai ir kaip mašinos išvengia prieštaringų reakcijų į slėgio pokyčius. Tinkamas išdėstymas atitinka veikimo profilį.
Jei siūlomas fiksuoto greičio paketas praleistų didžiąją dalį savo įprastos pareigos be krovinio, peržiūrėkite dydį ir stoties strategiją. Prieš pradėdami laikytis variklio nominalios vertės, palyginkite tikrąją eksploatavimo užduotį su galimomis valdymo konfigūracijomis. Peržiūros metu pasirūpinkite gamybos tęstinumu ir atsargų reikalavimais.
Pasirinkite iš galimų komunalinių paslaugų, patalpų šilumos valdymo ir priežiūros. Oro vėsinimas atmeta šilumą patalpos vėdinimo konstrukcijoje. Vandens aušinimas įveda vandens aptarnavimo reikalavimą, kuris turi būti suderinamas su siūlomu paketu. Pasirinktas išdėstymas taip pat keičia mechaninį tvarkaraštį, kaip parodyta modelių lentelėje.
Užklausoje pateikite diegimo vietą ir galimas paslaugas. Prieš baigdami kambario statybą arba užsakydami jungiamuosius vamzdynus, teirautis galutinio išdėstymo brėžinio ir pasirinktos konfigūracijos komunalinių paslaugų grafiko.
Nusiųskite reikiamą slėgį kritiniam vartotojui, išmatuotą arba dokumentuotą oro srauto poreikį, gamybos veikimo modelį ir reikiamą oro kokybę. Įtraukite paskirties elektros tiekimą, pageidaujamą aušinimo sistemą, laisvą įrengimo vietą ir visus esamus kompresorius, kurie ir toliau bus naudojami. Nustatykite gydymo ir stoties valdymo sritį, kurią norite įtraukti.
Pridėkite priėmimo dokumentus ir paskirties reikalavimus, kuriuos perkant reikia patvirtinti. Su tais įvestimisSusisiekite su SEIZE AIR dėl konkretaus modelio pasiūlymojungiantis pasirinktą kompresorių, jo naudingąsias sąsajas ir visą oro sistemos darbą. Tai suteikia inžinerijai aiškų paketą peržiūrėti ir įsigyti apibrėžtą pagrindą galutiniam užsakymui palyginti.
